水性工业漆功能助剂——防闪锈剂

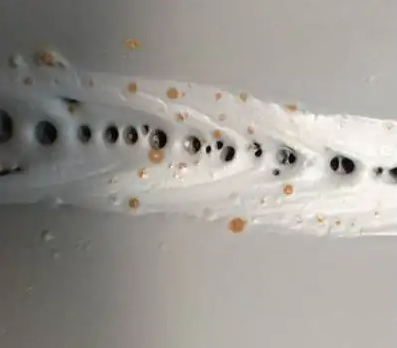

目前水性涂料得到了广泛应用，但在金属防腐蚀涂料方面的使用还很有限。在钢铁表面使用水性涂料，在干燥过程由于有水和氧的存在极容易发生腐蚀，即称之为闪锈。特别是在高碳钢或者铸铁件上涂刷水性涂料，闪锈问题很难解决。

针对不同底材选择闪锈抑制剂

不同金属底材，水性涂料施工过程中闪锈现象的产生快慢或程度不同，因此闪锈抑制剂的选择和添加量也有区别。例如铸铁，许多人认为这是极难解决的底材，在湿度高至85%以上时，传统的亚硝酸钠几乎毫无作用，同样，铝板作为底材也非常容易出现闪锈，但这是相对容易解决的底材，亚硝酸钠可发生作用。

至于大多数钢铁等金属底材，在解决闪锈方面不是难题，但要综合考虑闪锈抑制性、罐内防腐蚀及长效防腐蚀方面的平衡，建议将亚硝酸钠与其他的放闪锈助剂复配使用。

闪锈抑制剂的快速判别方法

由于水性丙烯酸防腐涂料是一个非常复杂的组合物，涂料中的各个组分都会对闪锈现象产生多或少的影响。那种将某款闪锈抑制剂按其推荐量添加后进行一次或几次试验，发现效果不佳后即弃用该品种的做法是不科学的。介绍一种简单的方法：将闪锈抑制剂按其推荐量加入去离子水中，直接滴加在需要涂装的底材上(预先按正常的底材处理方法进行处理)，液滴至少保持24小时不干。这种情况下不产生锈蚀的品种，则可以进行下一步的试验。这样做的好处是可以排除涂料中其他组分对于闪锈抑制性的干扰而影响判断，并且简单、快速、成本低廉。
